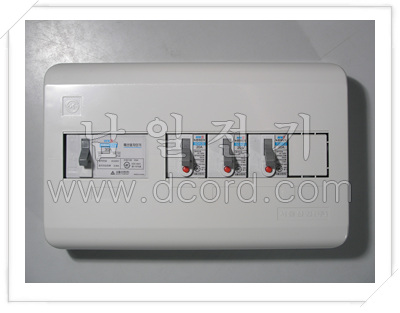

노출 분전반 3회로/4회로 30AF

노출분전반 3회로/4회로 (30AF)

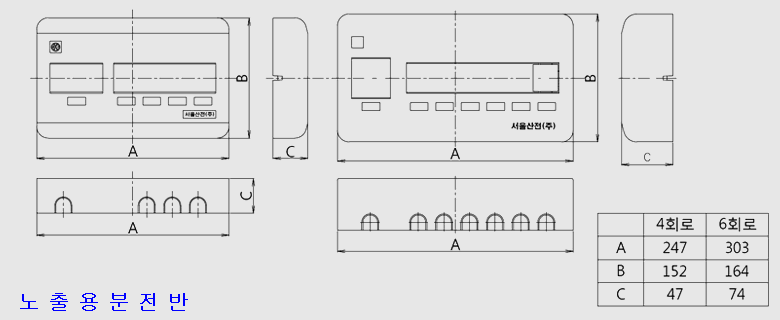

: 약 W 247mm x L 152mm x D 47m
: MCCB 2P30A
: 소형 ELB (EX. 2P20A 30AF)


  • 세대나 소형 사무실등에 차단기를 부착하는 용도로 쓰이는 전기함입니다.
  • 완전 조립이 되어 있어 전선만 연결해 주시면 됩니다.

  1. 메인 차단기 1개, 분기 차단기 3개~4개까지 조립 가능합니다.
  2. 내판만 벽면에 고정하시면 됩니다.

  1. 완제품으로 조립되어 출고 되어 지므로, 차단기 사양을 확인 하시기 바랍니다.
  2. 설치,시공시 감전에 주의하십시오.

하판을 벽면에 부착 전선 연결후 커버부착

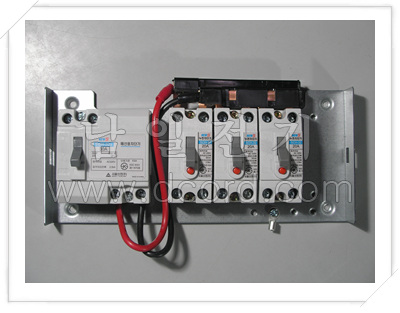

  메인 차단기 분기 차단기
4회로 3분기 MCCB 2P30A - 1개 ELB 2P20A(2.5kA) - 3개
4회로 4분기 MCCB 2P30A - 1개 ELB 2P20A(2.5kA) - 4개
