30AF ELB (서울산전)

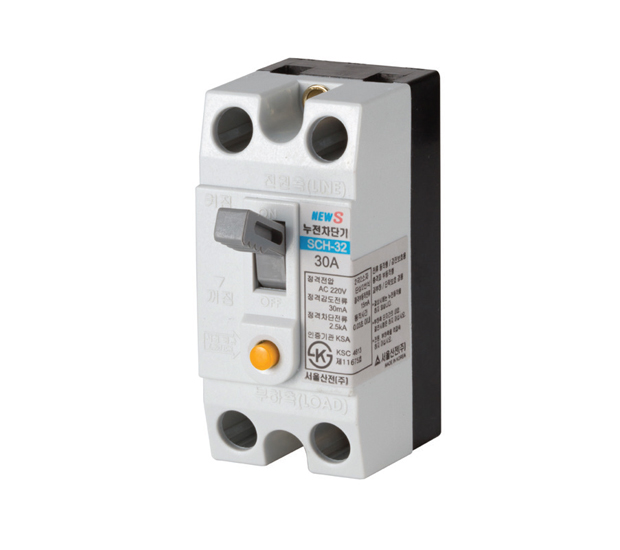

SCH-32

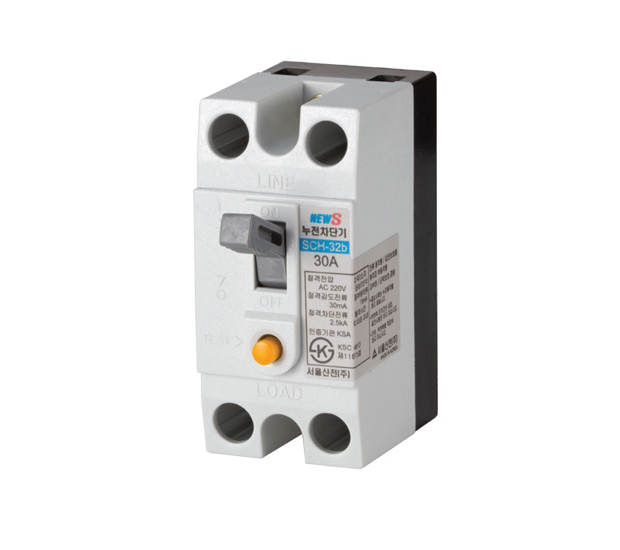

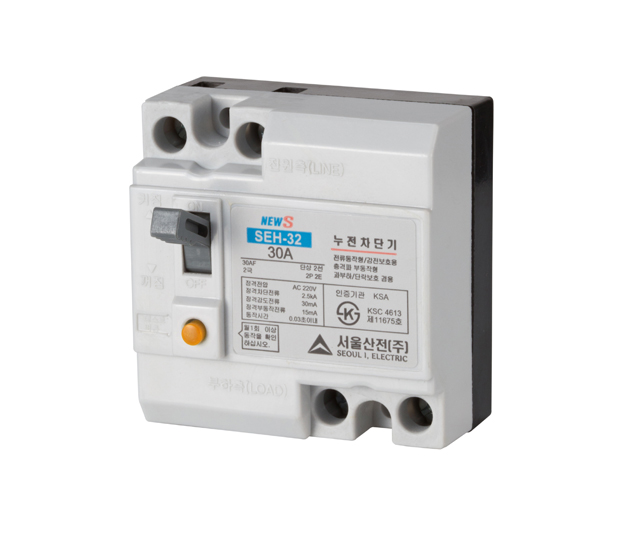

 SCH-32b (LS타입) SEH-32

프레임 크기(AF) 30 AF
형 식 SCH-32 SCH-32b SEH-32a
극 수 2 2 2
정격전류 15A, 20A, 30A 15A, 20A, 30A 15A, 20A, 30A
정격전압 AC 220V AC 220V AC 220V
정격절연전압 (Ui) 300V 300V 300V
정격감도전류(mA) 15, 30 15, 30 15, 30
동작시간 (Sec) 0.03 0.03 0.03
정격차단전류 600V - - -
480/500V - - -
460V - - -
415V - - -
380V - - -
220V 2.5kA 2.5kA 2.5kA
A 32 33 68
B 70 70 70
C 36 42 36
D 54.3 58 54.3
보호기능 과부하, 순시 및 단락전류
과전류트립방식 열동식
중량(kg) 0.09 0.1 0.18
취득규격
품 명 크 기(mm) 정격전류 정격전압 정격차단전류
SCH-32 15A 32 × 70 15A AC 220V 2.5kA
SCH-32 20A 32 × 70 20A AC 220V 2.5kA
SCH-32 30A 32 × 70 30A AC 220V 2.5kA
SCH-32b 15A 33 × 70 15A AC 220V 2.5kA
SCH-32b 20A 33 × 70 20A AC 220V 2.5kA
SCH-32b 30A 33 × 70 30A AC 220V 2.5kA
SEH-32 15A 68 × 70 15A AC 220V 2.5kA
SEH-32 20A 68 × 70 20A AC 220V 2.5kA
SEH-32 30A 68 × 70 30A AC 220V 2.5kA
