100AF MCCB 표준형 (서울산전)

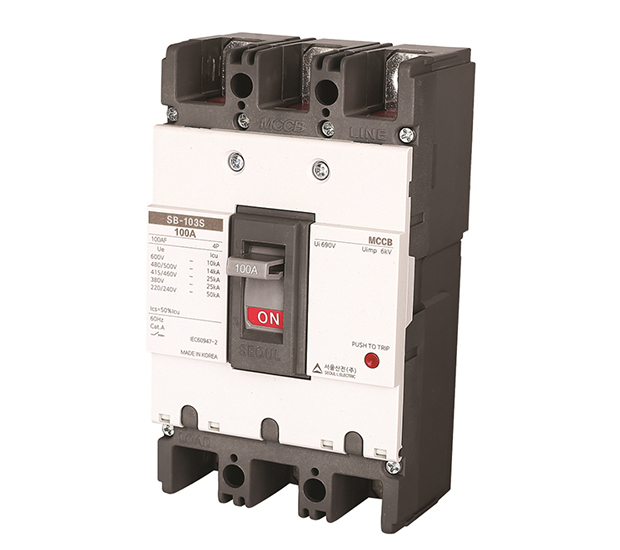

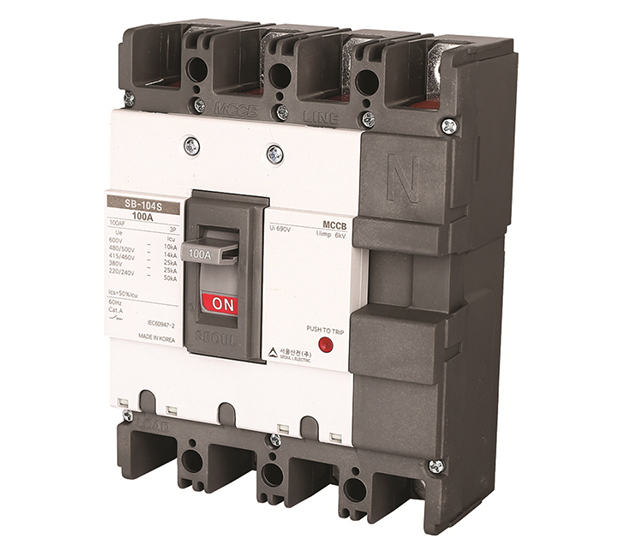

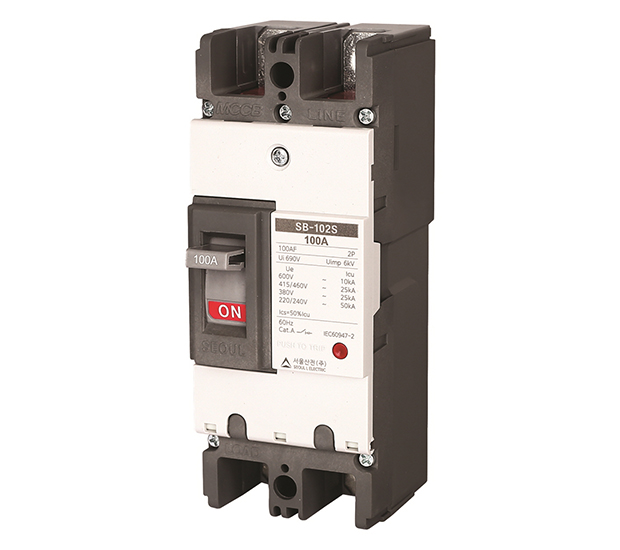

SB-102S SB-103S SB-104S

프레임 크기(AF) 100 AF
형 식 SB-102S SB-103S SB-104S
극 수 2 3 4
정격전류 40A, 50A, 60A
75A, 100A
40A, 50A, 60A
75A, 100A, 125A
40A, 50A, 60A
75A, 100A, 125A
정격전압 AC 460V AC 460V AC 460V
정격절연전압 (Ui) 690V 690V 690V
정격차단전류 600V - - -
480/500V - - -
460V 25kA 25kA 25kA
415V 25kA 25kA 25kA
380V 25kA 25kA 25kA
220V 50kA 50kA 50kA
A 60 90 120
B 155 155 155
C 60 60 60
D 82 82 82
보호기능 과부하, 순시 및 단락전류
과전류트립방식 열동전자식
중량(kg) 0.7 1.0 1.2
취득규격
품 명 크 기(mm) 정격전류 정격전압 정격차단전류
SB-102S 40A 60 × 155 40A AC 460V 25kA
SB-102S 50A 60 × 155 50A AC 460V 25kA
SB-102S 60A 60 × 155 60A AC 460V 25kA
SB-102S 75A 60 × 155 75A AC 460V 25kA
SB-102S 100A 60 × 155 100A AC 460V 25kA
SB-103S 40A 90 × 155 40A AC 460V 25kA
SB-103S 50A 90 × 155 50A AC 460V 25kA
SB-103S 60A 90 × 155 60A AC 460V 25kA
SB-103S 75A 90 × 155 75A AC 460V 25kA
SB-103S 100A 90 × 155 100A AC 460V 25kA
SB-103S 125A 90 × 155 125A AC 460V 25kA
SB-104S 40A 120 × 155 40A AC 460V 25kA
SB-104S 50A 120 × 155 50A AC 460V 25kA
SB-104S 60A 120 × 155 60A AC 460V 25kA
SB-104S 75A 120 × 155 75A AC 460V 25kA
SB-104S 100A 120 × 155 100A AC 460V 25kA
SB-104S 125A 120 × 155 125A AC 460V 25kA
