225AF MCCB (서울산전)

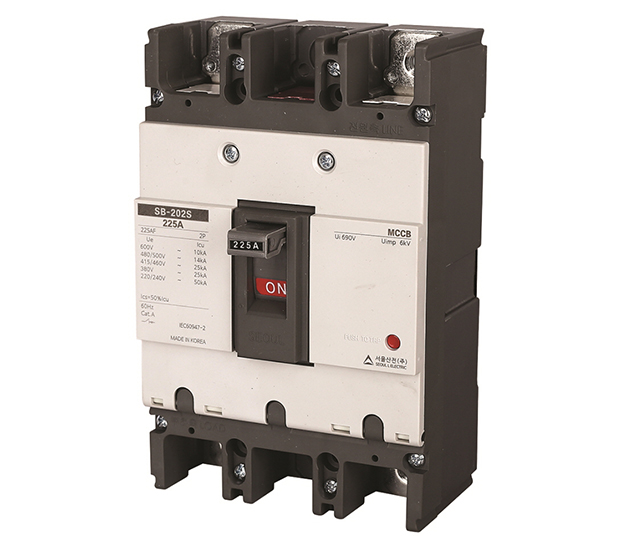

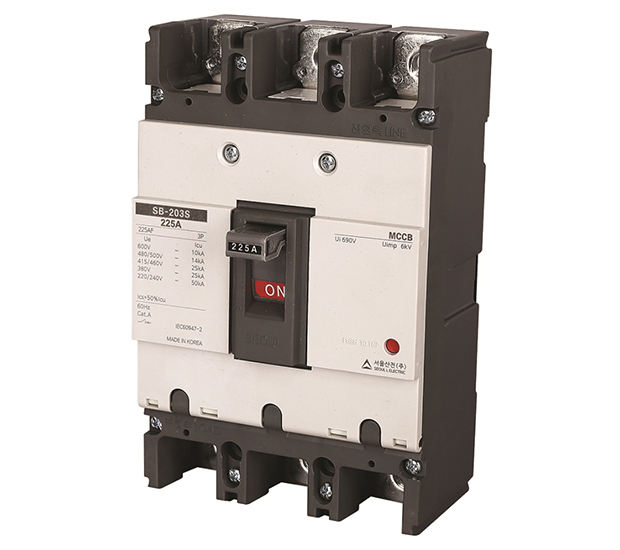

SB-202S SB-203S SB-204S

프레임 크기(AF) 225 AF
형 식 SB-202S SB-203S SB-204S
극 수 2 3 4
정격전류 125A, 150A
175A, 200A,225A
125A, 150A
175A, 200A,225A
125A, 150A
175A, 200A,225A
정격전압 AC 460V AC 460V AC 460V
정격절연전압 (Ui) 690V 690V 690V
정격차단전류 600V - - -
480/500V - - -
460V 25kA 25kA 25kA
415V 25kA 25kA 25kA
380V 25kA 25kA 25kA
220V 50kA 50kA 50kA
A 105 105 140
B 165 165 165
C 60 60 60
D 84 84 84
보호기능 과부하, 순시 및 단락전류
과전류트립방식 열동전자식
중량(kg) 1.1 1.3 1.5
취득규격
품 명 크 기(mm) 정격전류 정격전압 정격차단전류
SB-202S 125A 105 × 165 125A AC 460V 25kA
SB-202S 150A 105 × 165 150A AC 460V 25kA
SB-202S 175A 105 × 165 175A AC 460V 25kA
SB-202S 200A 105 × 165 200A AC 460V 25kA
SB-202S 225A 105 × 165 225A AC 460V 25kA
SB-203S 125A 105 × 165 125A AC 460V 25kA
SB-203S 150A 105 × 165 150A AC 460V 25kA
SB-203S 175A 105 × 165 175A AC 460V 25kA
SB-203S 200A 105 × 165 200A AC 460V 25kA
SB-203S 225A 105 × 165 225A AC 460V 25kA
SB-204S 125A 140 × 165 125A AC 460V 25kA
SB-204S 150A 140 × 165 150A AC 460V 25kA
SB-204S 175A 140 × 165 175A AC 460V 25kA
SB-204S 200A 140 × 165 200A AC 460V 25kA
SB-204S 225A 140 × 165 225A AC 460V 25kA
