400AF MCCB (서울산전)

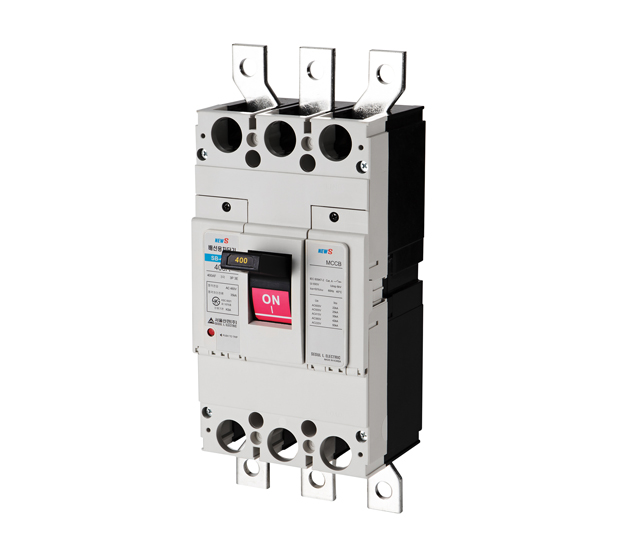

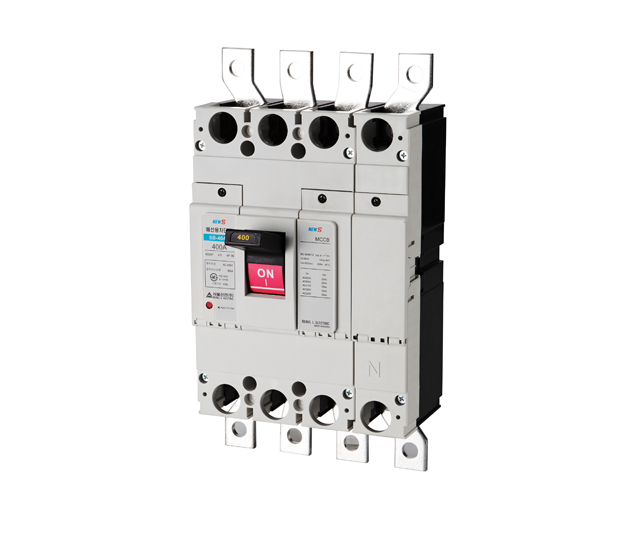

SB-403S SB-404S

프레임 크기(AF) 400 AF
형 식 SB-403S SB-404S
극 수 3 4
정격전류 250A, 300A
350A, 400A
250A, 300A
350A, 400A
정격전압 AC 460V AC 460V
정격절연전압 (Ui) 690V 690V
정격차단전류 600V - -
480/500V - -
460V 35kA 35kA
415V 35kA 35kA
380V 35kA 35kA
220V 50kA 50kA
A 140 185
B 257 257
C 103 103
D 156 156
보호기능 과부하, 순시 및 단락전류
과전류트립방식 열동전자식
중량(kg) 6.2 7.8
취득규격
품 명 크 기(mm) 정격전류 정격전압 정격차단전류
SB-403S 250A 140 × 257 250A AC 460V 35kA
SB-403S 300A 140 × 257 300A AC 460V 35kA
SB-403S 350A 140 × 257 350A AC 460V 35kA
SB-403S 400A 140 × 257 400A AC 460V 35kA
SB-404S 250A 185 × 257 250A AC 460V 35kA
SB-404S 300A 185 × 257 300A AC 460V 35kA
SB-404S 350A 185 × 257 350A AC 460V 35kA
SB-404S 400A 185 × 257 400A AC 460V 35kA
