주택용 배선 차단기 30AF (서울산전)

SBH-32D SBH-32aD SBH-32cD

프레임 크기(AF) 30 AF
형 식 SBH-32D SBH-32aD SBH-32cD
극 수 2
정격전류 16A, 20A, 32A 16A, 20A, 32A 16A, 20A, 32A
정격전압 AC 220V AC 220V AC 220V
정격절연전압 (Ui) 300V 300V 300V
정격차단전류 600V - - -
480/500V - - -
460V - - -
415V - - -
380V - - -
220V 2.5kA 2.5kA 2.5kA
A 32 68 62
B 70 70 82
C 36 36 42
D 55.5 55.5 60
과전류트립방식   열동식 전자식
중량(kg) 0.08 0.1 0.1
취득규격
품 명 크 기(mm) 정격전류 정격전압 정격차단전류
SBH-32D 16A 32 × 70 16A AC 220V 2.5kA
SBH-32D 20A 32 × 70 20A AC 220V 2.5kA
SBH-32D 32A 32 × 70 32A AC 220V 2.5kA

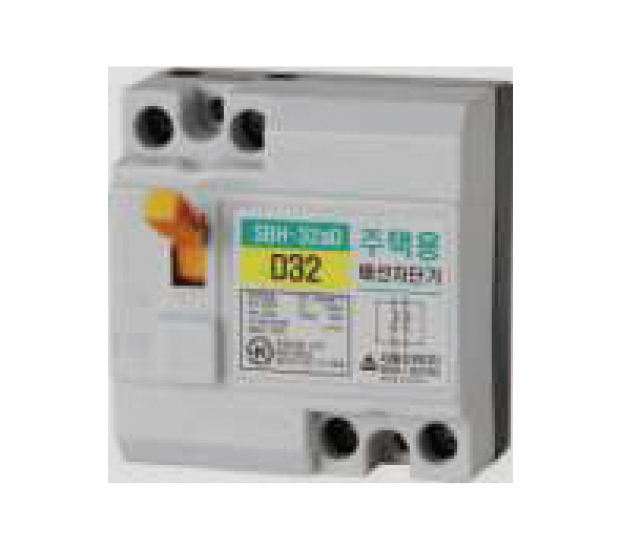

SBH-32aD 16A 68 × 70 16A AC 220V 2.5kA
SBH-32aD 20A 68 × 70 20A AC 220V 2.5kA
SBH-32aD 32A 68 × 70 32A AC 220V 2.5kA

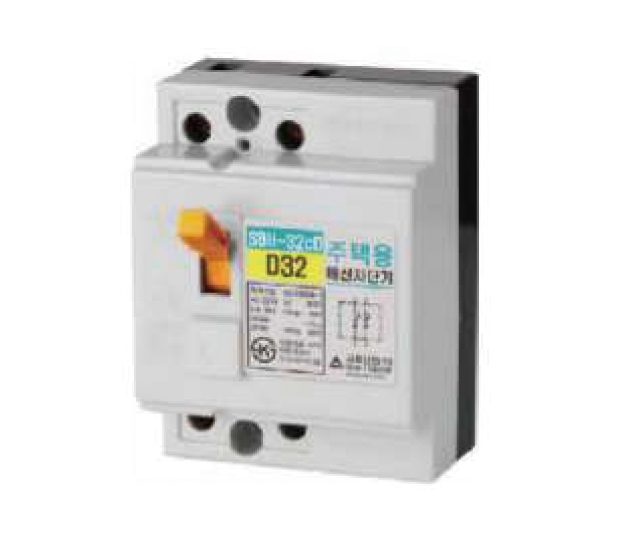

SBH-32cD 16A 62 × 82 16A AC 220V 2.5kA
SBH-32cD 20A 62 × 82 20A AC 220V 2.5kA
SBH-32cD 32A 62 × 82 32A AC 220V 2.5kA
