50AF MCCB (서울산전)

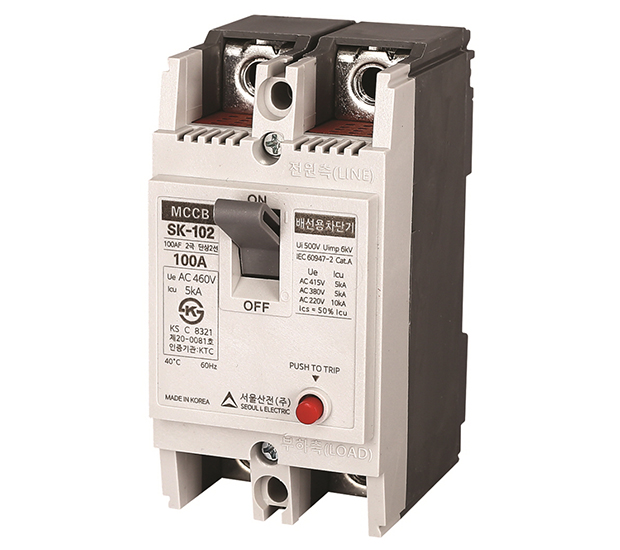

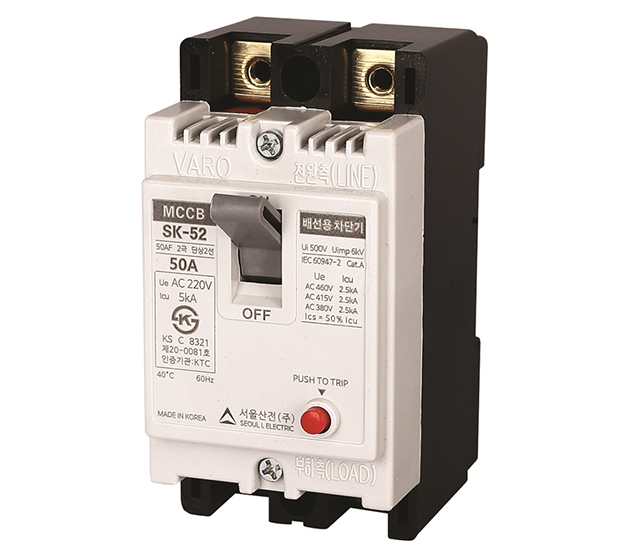

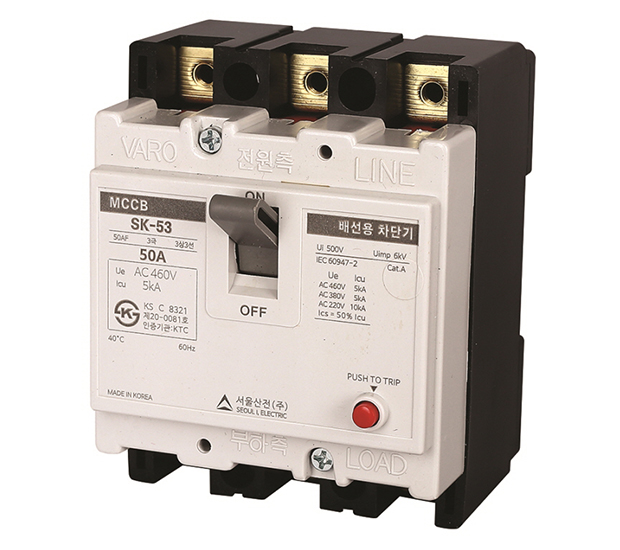

SK-52 SK-53 SK-102

프레임 크기(AF) 50 AF 100 AF
형 식 SK-52 SK-53 SK-102
극 수 2 3 2
정격전류 15A, 20A, 30A
40A, 50A
15A, 20A, 30A
40A, 50A
60A, 75A,100A
정격전압 AC 220V AC 460V AC 220V
정격절연전압 (Ui) 300V 500V 300V
정격차단전류 600V - - -
480/500V - - -
460V - 5kA -
415V - 5kA -
380V - 5kA -
220V 5kA 10kA 10kA
A 50 75 50
B 96 96 98.5
C 60 60 60
D 77.5 77.5 77.5
보호기능 과부하, 순시 및 단락전류
과전류트립방식 완전전자식 (ODP)
중량(kg) 0.3 0.5 0.3
취득규격
품 명 크 기(mm) 정격전류 정격전압 정격차단전류
SK-52 15A 50 × 96 15A AC 220V 5kA
SK-52 20A 50 × 96 20A AC 220V 5kA
SK-52 30A 50 × 96 30A AC 220V 5kA
SK-52 40A 50 × 96 40A AC 220V 5kA
SK-52 50A 50 × 96 50A AC 220V 5kA
SK-53 15A 75 × 96 15A AC 460V 5kA
SK-53 20A 75 × 96 20A AC 460V 5kA
SK-53 30A 75 × 96 30A AC 460V 5kA
SK-53 40A 75 × 96 40A AC 460V 5kA
SK-53 50A 75 × 96 50A AC 460V 5kA
SK-52 60A 50 × 96 60A AC 220V 10kA
SK-52 75A 50 × 96 75A AC 220V 10kA
SK-52 100A 50 × 96 100A AC 220V 10kA
