30AF ELB (태성전기)

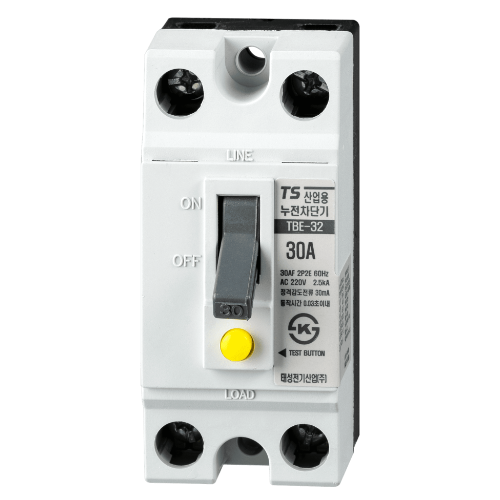

TBE-32

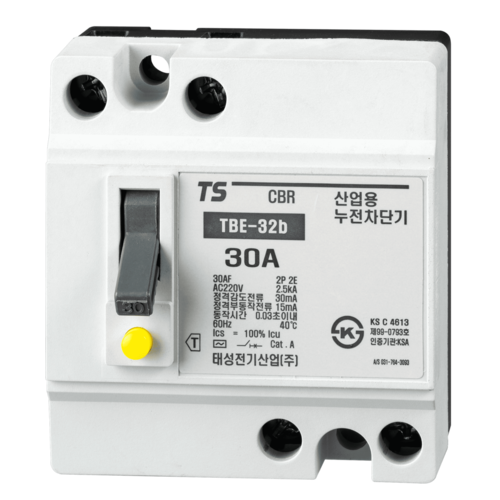

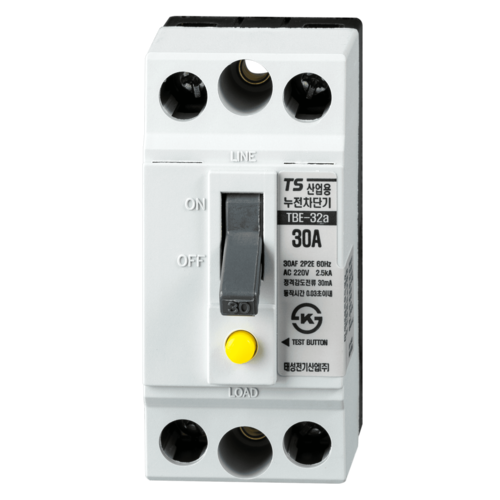

 TBE-32a (LS타입) TBE-32b

프레임 크기(AF) 30 AF
형 식 TBE-32 TBE-32a TBE-32b
극 수 2 2 2
정격전류 15A, 20A, 30A 15A, 20A, 30A 15A, 20A, 30A
정격전압 AC 220V AC 220V AC 220V
정격절연전압 (Ui) 300V 300V 300V
정격감도전류(mA) 15, 30 15, 30 15, 30
동작시간 (Sec) 0.03 0.03 0.03
정격차단전류 600V - - -
480/500V - - -
460V - - -
415V - - -
380V - - -
220V 2.5kA 2.5kA 2.5kA
A 32 33 64
B 70 70 70
C 37.4 42 37.4
D 53 56.5 53
보호기능 과부하,단락보호 / 누전,인체감전보호
과전류트립방식 열동식
중량(kg) 0.09 0.14 0.16
취득규격
품 명 크 기(mm) 정격전류 정격전압 정격차단전류
TBE-32 15A 32 × 70 15A AC 220V 2.5kA
TBE-32 20A 32 × 70 20A AC 220V 2.5kA
TBE-32 30A 32 × 70 30A AC 220V 2.5kA
TBE-32a 15A 33 × 70 15A AC 220V 2.5kA
TBE-32a 20A 33 × 70 20A AC 220V 2.5kA
TBE-32a 30A 33 × 70 30A AC 220V 2.5kA
TBE-32b 15A 64 × 70 15A AC 220V 2.5kA
TBE-32b 20A 64 × 70 20A AC 220V 2.5kA
TBE-32b 30A 64 × 70 30A AC 220V 2.5kA
