30AF MCCB (태성전기)

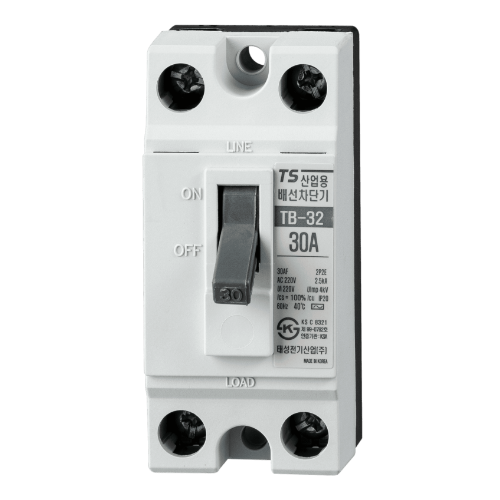

TB-32

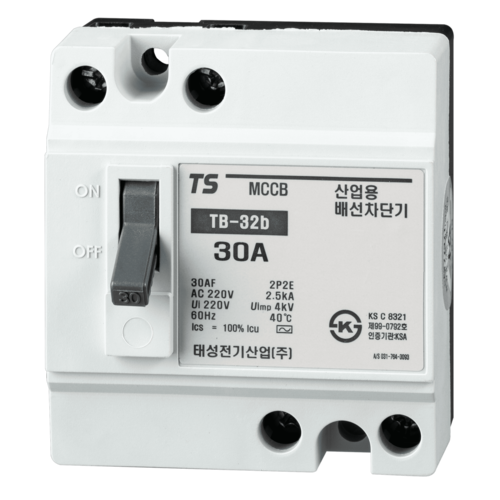

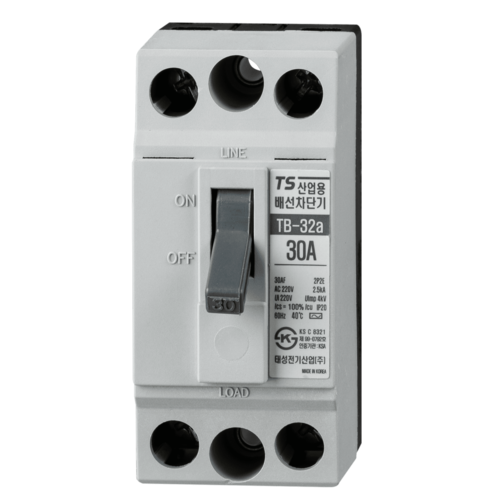

 TB-32a TB-32b

프레임 크기(AF) 30 AF
형 식 TB-32 TB-32a TB-32b
극 수 2 2 2
정격전류 15A, 20A, 30A 15A, 20A, 30A 15A, 20A, 30A
정격전압 AC 220V AC 220V AC 220V
정격절연전압 (Ui) 300V 300V 300V
정격차단전류 600V - - -
480/500V - - -
460V - - -
415V - - -
380V - - -
220V 2.5kA 2.5kA 2.5kA
A 32 33 64
B 70 70 70
C 36.8 42 37.4
D 55 56.1 53
과전류트립방식 열동식
중량(kg) 0.08 0.08 0.08
취득규격
품 명 크 기(mm) 정격전류 정격전압 정격차단전류
TB-32 15A 32 × 70 15A AC 220V 2.5kA
TB-32 20A 32 × 70 20A AC 220V 2.5kA
TB-32 30A 32 × 70 30A AC 220V 2.5kA
TB-32a 15A 33 × 70 15A AC 220V 2.5kA
TB-32a 20A 33 × 70 20A AC 220V 2.5kA
TB-32a 30A 33 × 70 30A AC 220V 2.5kA
TB-32b 15A 64 × 70 15A AC 220V 2.5kA
TB-32b 20A 64 × 70 20A AC 220V 2.5kA
TB-32b 30A 64 × 70 30A AC 220V 2.5kA
