 압착단자 Y 터미널 PG 터미널



 슬리브 동관단자 케이블타이



 엔드 콘넥터(접속자) 와이어 콘넥터
압착단자
  3mm 4mm 5mm 6mm 8mm 10mm 12mm 16mm
1.5sq * * * *
2.5q * * * * * * *
4sq   * * * * * *
6sq   * * * * * *
10sq     * * * * *
16sq       * * * * *
25sq       * * * * *
35sq       * * * * *
50sq         * * * *
70sq         * * * *
95sq         * * * *
120sq             * *
150sq             * *
185sq             * *
240sq             * *
300sq             * *
400sq               *
500sq               *

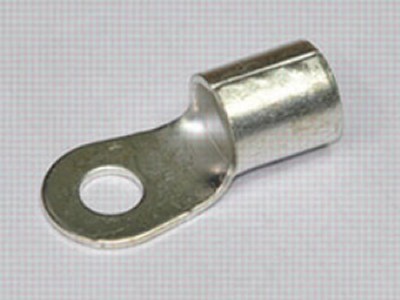

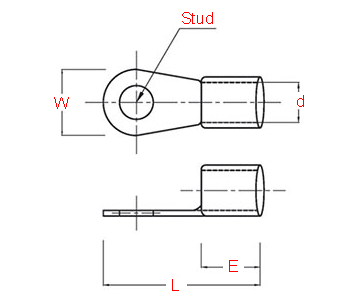

원형터미널 (RING TYPE)
Wire Range Stud Size
(mm)		 치수 (mm) Pack
AWG ㎟ W d E L T
22~16 1.5 3 5.7 2 5.4 14.1 0.65 1,000
4 5.7 14.2
5 8 15.6
6 10.9 21.2
8 10.9 21.5
16~14 2.5 3 6 2.7 5.3 16 0.65 1,000
4 6 16.2
5 8.5 16.8
6 9.4 17.5
8 11.5 21.7
10 14 22.5
14~12 4 M4 6.7 3 6.8 18

0.75

 1,000
5 9 18.2
6 12.5 23.5 0.8
8 12.5
10 14
12~10 6

5

 9 3.4 6.8 19.1 0.8 1,000
6 12.4 7.2 23.5
8 23.5
10 14 24
12 16 25.5
8 10 6 11.8 4.8 8.8 23.9 0.9 500
8

15

 8.6 29
10 15
12 20 35
16 20
6 16 6 12 6.8 11.4 29.2 1.1 300
8 16 30
10
12 22 40
16
4 25 6 12 8.6 12.2 33 1.2

300
8 16 34
10
12 22 42.5
16
2 35 6 15 9.7 14.1 36 1.4 200
8
10 17.8 40.2
12 22 43
16
20 37 54.2
1 / 0 50 6 20 11.8 17.5 44 1.6 100
8
10
12
16 31 56
20
3 / 0 70 8 23 14.4 19.9 49.5 1.8 100
10
12
16 31 66
20
4 / 0 95 8 23.9 16 21.5 49.7 2 50
10
12
16 31 67
20
250MCM 120 8 27 17 22 56 2.2 50
10
12
16
20

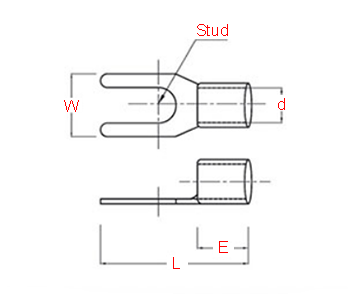

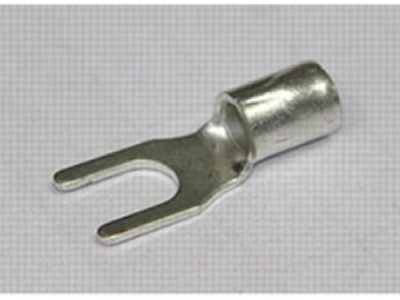

와이형터미널 (FORK TYPE)
Wire Range Stud Size
(mm)		 치수 (mm) Pack
AWG ㎟ W d E L T
22~16 1.5 3 6 2 5 14.2 0.65 1,000
4 7.1 14.3
16~14 2.5 3 6 2.5 5 15.5 0.65 1,000
4 7.2 15.8
14~12 4 4 8 3 6.2 17.7

0.75

 1,000
5 9 18.0
12~10 6

4

 8 3.4 6.4 18.6 0.8 1,000
5 9.2 19.3
8 10 5 9.3 4.7 8.5 24.3 0.9 500
6 11.5

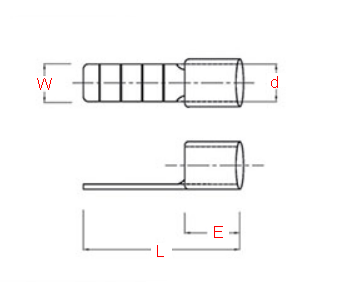

블레이드형 터미널 (BLADE TYPE)
Wire Range 치수 (mm) Pack
AWG ㎟ W d E L T
22~16 1.5 2 2 5 15 0.65 1,000
2.3 22
16~14 2.5 3.2 2.3 6 17 0.65 1,000
2.3 5.5 22 0.7
14~12 4 4 3 6.2 20 0.8 1,000
12~10 6 5 3.8 6.9 21.5 1 1,000
8 10 5.8 5 8.5 26.5 1 1,000
6 16 7.3 6 12.5 32.5 1 1,000
4 25 8 9 12.5 32.5 1 1,000
2 35 8 10 14.5 34.5 1.5 1,000

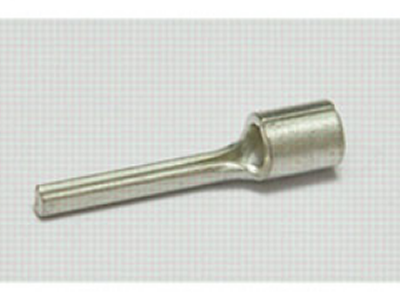

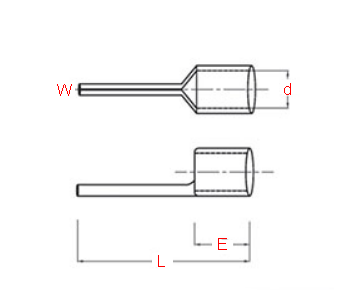

핀형 터미널 (PIN TYPE)
Wire Range 치수 (mm) Pack
AWG ㎟ W d E L T
22~16 1.5 1.9 1.7 5 17.5 0.76 1,000
16~14 2.5 1.9 2.4 5 17 0.76 1,000
1.9 3.4 6 20 0.65 1,000
14~10 4, 6 2.6 3.4 6 20 0.8 1,000
