  • Material : Electrolytic Copper
  • Surface : Tin Plated
  • Voltag Rating : 35KV

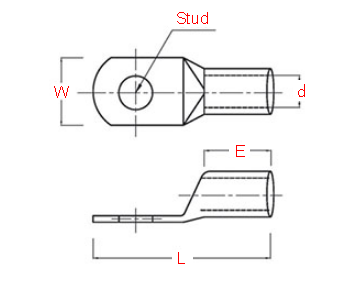

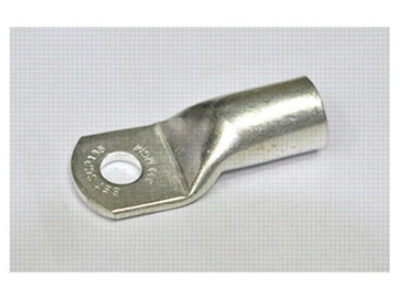

동관단자 1홀
Wire Range Stud Size
(mm)		 치수 (mm) Pack
AWG ㎟ W d E L
12~10 6 M5 8 4 9 23 500
M6 10.4 25.7
8 10 M6 9.9 5 13 29 300
M8 13.3 33
M10 15.2 37.3
6 16 M5 10.6 5.4 13 29.5 300
M6 10.6 29.5
M8 13.8 32.5
M10 14.7 37.3
M12 18.2 37.3
4 25 M6 13 6.7 13

32.9

 200
M8 13 32.9
M10 16.2 38.2
M12 22 47
2 35 M6 15.3 8.1 15 43

100
M8 15.3 43
M10 15.3 43
M12 18 47.3
1 50 M6 17.3 9.7 19 49 100
M8 17.3 49
M10 17.3 19
M12 19 53.8
2/0 70 M8 21.5 11.3 25 54 100
M10 54
M12 58
3/0 95 M8 24.7 13.5 28 61 50
M10
M12
4/0 120 M8 27.6 15.1 30 64 50
M10
M12
250 MCM 150 M8 31 17 35 76 40
M10
M12
M16
300 MCM 185 M10 34 19 36 80 30
M12
400 MCM 240 M10 40.5 22 40 86 25
M12
500 MCM
~ 600 MCM		 300 M12 44 24 46 100 30
M16
750 MCM 400 M12 48.7 26 53 114 20
M16
1,000 MCM 500 M12 57.3 30.5 68 150 12
M16
1250 MCM 630 M10 64 33.5 68 150 10
M16

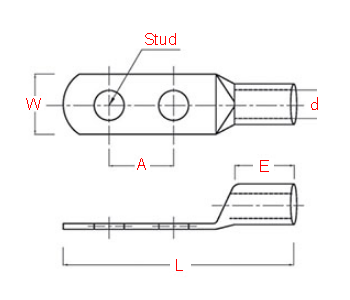

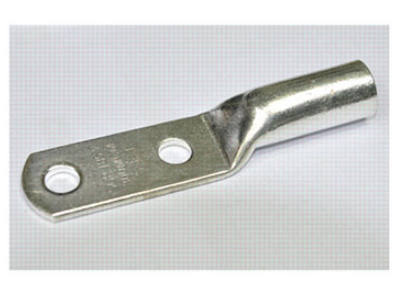

동관단자 2홀
Wire Range Stud Size
(mm)		 치수 (mm) Pack
AWG ㎟ W A d E L
12~10 6 M5 7.8 45 4 15 77 500
8 10 M6 9.6 45 5 18 82 300
6 16 M6 10.4 45 5.4 27 90 300
4 25 M8 12.8 45 6.7 27 95 200
2 35 M8 15 45

8.1

 29 98 100
1 50 M10 17.3 45 9.5 34 108 100
2/0 70 M12 20.8 45 11.2 36 114 50
3/0 95 M12 24.5 45 13.2 42 124 50
4/0 120 M12 27.6 45 15.2 47 130 50
250 MCM 150 M12 30.5 45 17 51 135 40
300 MCM 185 M12 34 45 19 51 142 30
400 MCM 240 M12 40.2 45 22 54 150 25
500-600MCM 300 M12 44 45 24 64 164 20
750 MCM

400

 M12 48.5 45 26 80 174 20
1000 MCM 500 M12 57 45 30.7 78 190 12
1250 MCM 630 M16 63.5 45 33.7 83 180 10
